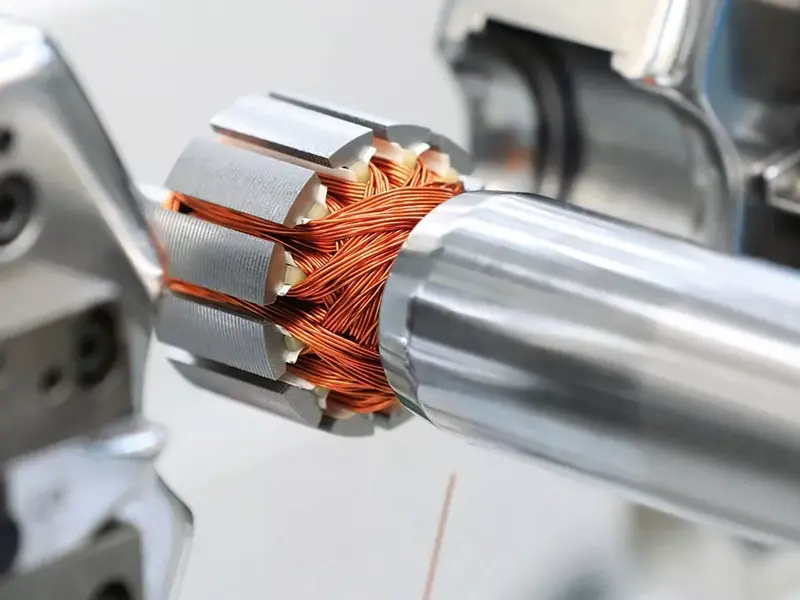

CTC kontinuierlich transponierte Leiterleitung

Die CTC Continuously Transposed Conductor Line von GRM Rolling Mill zeichnet sich durch stabilen Betrieb und hohe Präzision aus, unterstützt Geschwindigkeitsanpassung und kundenspezifische Konfigurationen und ist weit verbreitet für die Präzisionsdrahtproduktion in den Bereichen Transformatoren, neue Energiefahrzeuge, Haushaltsgeräte, Medizin und Luft- und Raumfahrt. Kontaktieren Sie uns!

Anfrage absenden

Produktbeschreibung

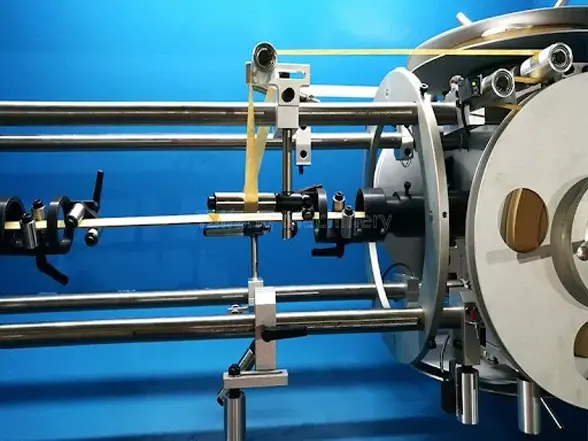

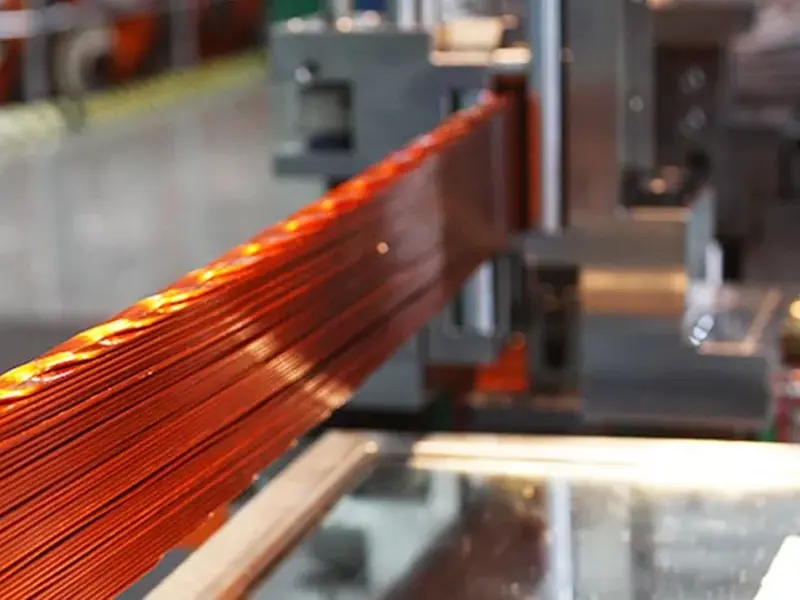

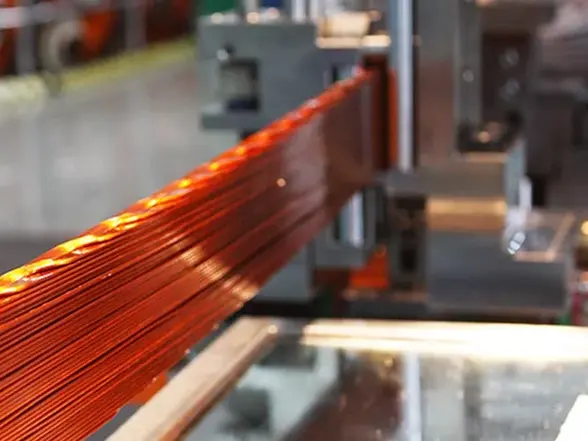

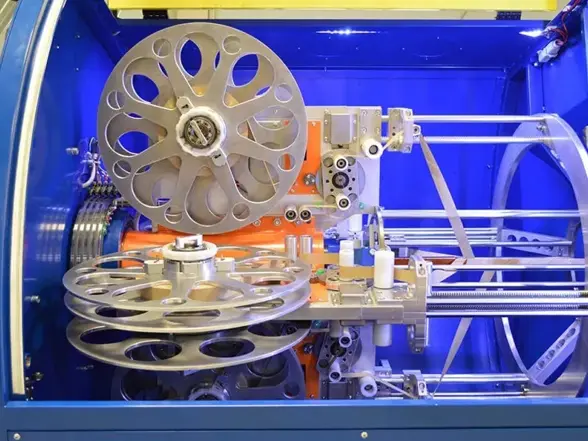

Die CTC Continuously Transposed Conductor Line von GRM Rolling Mill wandelt kontinuierlich 5 bis 47 Litzen um, indem kaltverformte, sauerstofffreie Kupferflachdrähte mit Isolierlack beschichtet und mit Isolierpapier und anderen Isoliermaterialien umwickelt werden. Die Leiter werden dann zu einem kompakten und sauber angeordneten Leiterbündel mit rechteckigem Querschnitt verseilt.

CTC Continuously Transposed Conductor Line for EV components

CTC Continuously Transposed Conductor Line for Household appliances

CTC Continuously Transposed Conductor Line for Medical devices

CTC Continuously Transposed Conductor Line for Aerospace electrical assemblies

Anwendungsbranchen

1. Transformatorwicklungen

2. EV-Komponenten

3. Haushaltsgeräte

4. Medizinische Geräte

5. Elektrische Baugruppen für die Luft- und Raumfahrt

Hauptprozessablauf

Abwickeln→Parallele Führung→Präzisionsumsetzung→Isolierungsverpackung (optional)→Aufnahme

Technische Spezifikationen

Einzelleiterparameter	Min	Max
Dicke	1,15 mm	3,15 mm
Breite	3,0 mm	12,5 mm
Verhältnis Breite/Dicke	3:1	8:1
Schmelzdicke	0,08 mm	0,18 mm

CTC-Leiterparameter	Min	Max
Produktionsgeschwindigkeit	1 m/min	15 m/min
Anzahl der Leiter	5 (ungerade)	47 (ungerade)
Höhe (mm)	5.0	80.0
Breite (mm)	6.0	26.0
Transponierungsabstand (mm)	20	280
Verhältnis Höhe/Breite	1:3	8:1
Transponierungs-Push-Geschwindigkeit	colspan=“2“	150 Mal/Min

Hauptmerkmale

1. Präzisionstranspositionssystem für stabile Leiterausrichtung

2. Die CTC Continuously Transposed Conductor Line kann mit emaillierten Flachkupferleitern kompatibel sein

3. Optionale Einheit zum Einwickeln von Isolierpapier

4. Servogesteuertes Spann- und Aufwickelsystem

Technische Vorteile

Die GRM-Produktionsanlage ist mit Online-Beschichtungs- und Inspektionssystemen ausgestattet, die in der Lage sind, Speziallackdrähte mit mehrschichtigen Lackbeschichtungen zu verarbeiten. Die Verarbeitung neuer Beschichtungen in derselben Anlage verbessert die Leistung des elektrischen Widerstands und verbessert die Qualität der Leiteroberfläche. Die kontinuierliche Online-Überwachung gewährleistet darüber hinaus Maßhaltigkeit und langfristige Betriebsstabilität.

FAQ

1. Was ist ein CTC-Leiter?

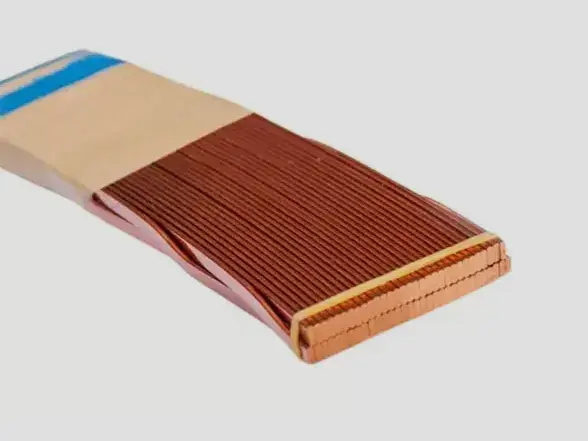

CTC (Continuously Transposed Conductor) ist ein rechteckiges Leiterbündel, das durch kontinuierliches Vertauschen mehrerer isolierter Flachleiter hergestellt wird, um Wirbelstromverluste in Transformatoren zu reduzieren.

2. Welche Materialien kann die Linie verarbeiten?

Die Linie ist hauptsächlich für emaillierte, sauerstofffreie Flachkupferleiter und verwandte Magnetdrahtmaterialien konzipiert.

3. Kann die Maschine individuell angepasst werden?

Ja. GRM bietet maßgeschneiderte Konfigurationen entsprechend den Leiterabmessungen, der Produktionsgeschwindigkeit, der Isolationsstruktur und dem Anlagenlayout.

Sind Sie bereit, Ihre Lackdrahtproduktion zu modernisieren?

Kontaktieren Sie GRM für maßgeschneiderte CTC-Leiterproduktionslösungen, die auf die Präzisionsflachdrahtverarbeitung, Transformatoranwendungen und die fortschrittliche Herstellung von Magnetdrähten zugeschnitten sind.
