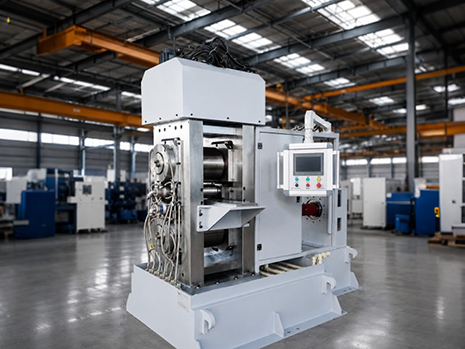

4 Hoch-Schmalbandwalzwerke reversibel

Die umkehrbaren Schmalbandwalzwerke GRM-S 4 von der GRM-Walzwerksfabrik sind für folgende Zwecke konzipiert:Präzisionswalzen von schmalen Bändern unter 140 mm Breite. Ausgestattet mit einer reversiblen Walzstruktur, einer SPS, einem Touchscreen und einem Servosteuerungssystem ermöglicht das Walzwerk das Walzen von Spaltbandmaterialien in mehreren Durchgängen mit ausgezeichneter Dickengenauigkeit, Bandebenheit und Kantenqualität. Es ist eine ideale Lösung für hochwertige Anwendungen, die sowohl Präzision als auch Produktionsflexibilität erfordern.

Anfrage absenden

Produktbeschreibung

Eingerüstige Reversierwalzwerke von GRM eignen sich zum Präzisionswalzen verschiedener Materialien, darunter Siliziumstahl, Edelstahl, Aluminiumlegierungen und Titanlegierungen. Der reversible Walzmodus ermöglicht eine flexible Stichplanung entsprechend den Materialeigenschaften und der Zieldicke.

Mit ihrer kompakten Bauweise und dem hohen Preis-Leistungs-Verhältnis eignet sich die Mühle besonders für die Produktion kleiner bis mittlerer Chargen, F&E-Anwendungen und die Verarbeitung mehrerer Spezifikationen.

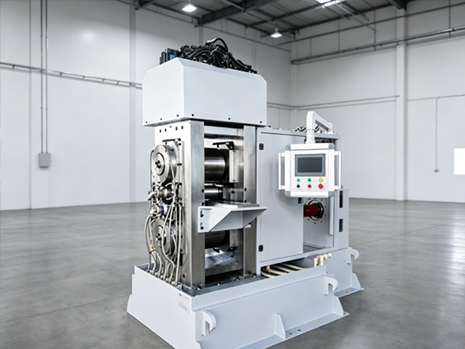

4-high narrow strip reversing mill overview

4-high reversing mill main unit with work and backup rolls

Narrow strip reversing mill for stainless steel rolling

Silicon steel narrow strip rolling on 4-high reversing mill

Aluminum alloy narrow strip reversing rolling

Anwendbare Materialien

Streifen aus Silber und Silberlegierung

Streifen aus Aluminiumlegierung

Plattierte Streifen auf Aluminiumbasis

Edelstahlstreifen

Siliziumstahlbänder

Titanlegierung und titanbeschichtete Streifen

Konfiguration

Eine Empfangsplattform an der Ein- und Ausstiegsseite

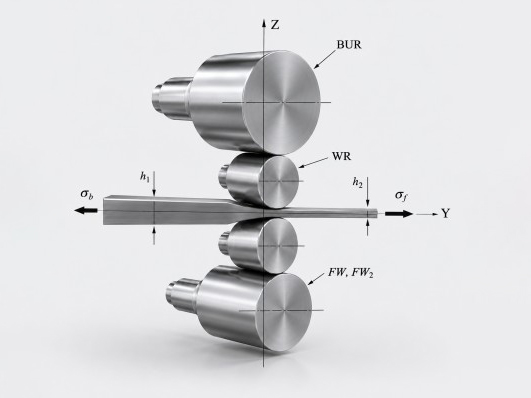

4-Rollen-Reversierwalzwerk-Haupteinheit

Unabhängig voneinander angetriebene Ober- und Unterwalzen für asynchrones Walzen

Integriertes Steuerungssystem SPS + HMI + Servo

Silver alloy and titanium strip rolling on narrow strip mill

Technische Daten

Standtyp	4-Hoch-Einzelgerüst-Reversierwalzwerk
Eingabedicke	0,5 – 10 mm
Ausgabedicke	0,2 – 0,8 mm
Streifenbreite	100 – 140 mm
Dickentoleranz	±0,015 mm
Lagerschmierung	Automatische Ölschmierung im geschlossenen Kreislauf
Durchmesser der Stützrolle	Φ300 × 200 mm
Arbeitswalzendurchmesser	Φ120 × 200 mm
Designgeschwindigkeit	0 – 0,4 m/s
Rollende Kraft	≥ 80 T

Vorteile

Reversibles Rolldesign

Flexible Passkontrolle für unterschiedliche Materialien und Dickenbereiche.

Hochpräzise Steuerung

Die 4 reversierbaren Schmalbandwalzwerke sind mit einem vollständigen Servoantrieb und einem SPS-Steuerungssystem ausgestattet und erreichen eine Dickengenauigkeit von bis zu ±0,015 mm.

Kompaktes Mühlenständerdesign

Einzelständer-Layout mit geringer Stellfläche, ideal für die Produktion kleiner und mittlerer Serien mit mehreren Produktspezifikationen.

Optionen

Elektromagnetisches Walzenheizsystem (150–250 °C)

Ermöglicht den Wechsel zwischen Kaltwalz- und Warmwalzmodus.

4-Hoch-zu-2-Hoch-Umwandlungsstruktur

Reserviert für zukünftige Prozesserweiterungen und Warmwalzanwendungen.

FAQ

F1: Was ist die maximale Streifenbreite?

GRM: Die maximale Bandbreite beträgt 140 mm und ist für präzise Walzanwendungen für schmale Bänder ausgelegt.

F2: Kann die Mühle Edelstahl und Siliziumstahl verarbeiten?

GRM: Ja. Unsere 4 hohen Schmalbandwalzwerke reversibel eignen sich besonders für schwer walzbare Materialien wie Edelstahl und Siliziumstahl.

F3: Kann das Werk mit Glüh- oder Beizlinien arbeiten?

GRM: Ja. GRM kann integrierte Lösungen einschließlich Glühlinien, Beizsystemen und Coil-Handling-Geräten anbieten.

GRM ist auf Präzisionslösungen für das Walzen schmaler Bänder spezialisiert und bietet Anlagen mit hoher Genauigkeit, Zuverlässigkeit und Kosteneffizienz. Neben eingerüstigen Reversierwalzwerken bieten wir auch kompakte mehrgerüstige Walzwerke, kontinuierliche Walzanlagen und maßgeschneiderte Metallverarbeitungsanlagen an.
Kontaktieren Sie uns noch heute für eine maßgeschneiderte Walzlösung für Ihre Material- und Produktionsanforderungen.
