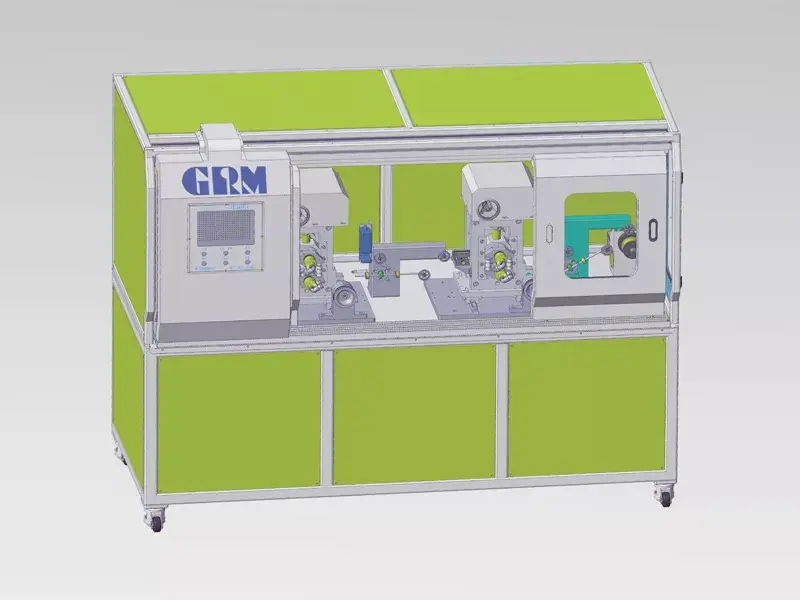

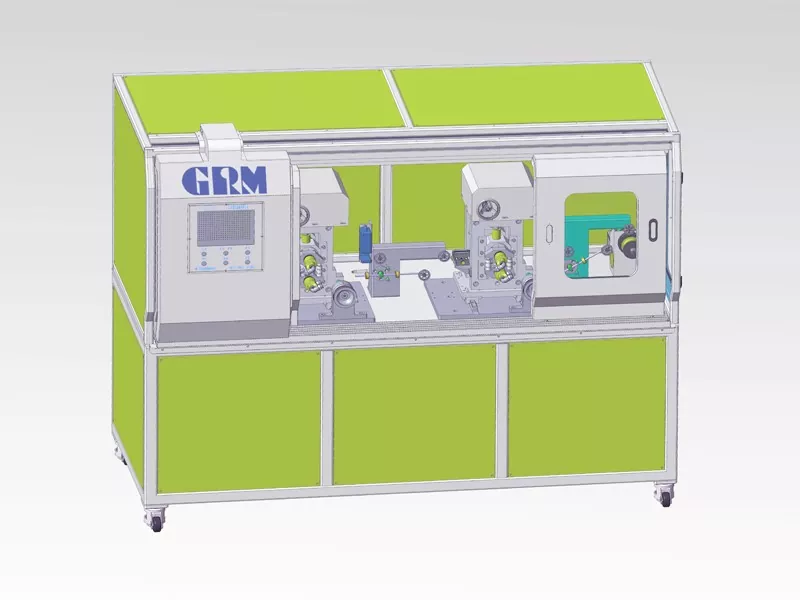

Hochpräzises Mikro-Flachdrahtwalzwerk

Das China High-Precision Micro Flat Wire Rolling Mill, entwickelt von GRM Rolling Mill, ist eine High-End-Präzisionsbearbeitungsanlage, die speziell für das Ausdünnen und Formen von ultrafeinen Nichteisenmetallen (wie reinem Kupfer, versilbertem/verzinntem/Nickel-Kupfer-Draht) in Bereichen wie medizinischen Drähten, elektronischen Informationen, Präzisionsinstrumenten und High-End-Steckverbindern entwickelt wurde. Diese Ausrüstung vereint Präzisionswalzen, intelligente Steuerung und Hochgeschwindigkeitsproduktion und ist damit ein Kerngerät für den heimischen Ersatz und die industrielle Aufwertung mikrofeiner Flachdrähte.

Anfrage absenden

Produktbeschreibung

Das GRM-Walzwerk ist ein hochpräzises Mikro-Flachdrahtwalzwerk der Spitzenklasse, das eine hocheffiziente kontinuierliche Verarbeitung von ultrafeinen und extrafeinen Flachdrähten aus Nichteisenmetallen ermöglicht. Es integriert Präzisionswalzen, intelligente Steuerung und kontinuierliche Produktion und konzentriert sich auf die Erfüllung der strengen Anforderungen der elektronischen Informations-, Präzisionsinstrumenten-, Spezialkabel- und High-End-Steckverbinderindustrie für mikrofeine Flachdrähte (wie reines Kupfer, versilberter/verzinnter/Nickel-Kupfer-Draht) in Bezug auf Maßgenauigkeit, Oberflächenqualität und mechanische Eigenschaften.

Dieses langlebige hochpräzise Mikro-Flachdrahtwalzwerk aus dem GRM-Walzwerk ist speziell für das präzise Ausdünnen und Wickeln medizinischer Drähte konzipiert und produziert stabil ultrafeine Flachdrähte im Bereich von 0,04 mm bis 0,15 mm mit einer maximalen mechanischen Geschwindigkeit von 1500 Metern pro Minute. Seine zentralen Konstruktionsziele bestehen darin, eine extrem hohe Stabilität im Produktionsprozess, eine hervorragende Maßhaltigkeit und einen langfristig unterbrechungsfreien Betrieb zu erreichen, was es zu einem Schlüsselgerät für die Verbesserung der Qualität und Produktionskapazität von Mikroflachdrähten macht.

Hauptvorteile

Ein starrer Rahmen und ein Präzisionswalzensystem sorgen für minimale Walzenverformung beim Hochgeschwindigkeitswalzen und ermöglichen eine Dicken- und Breitentoleranzkontrolle im Mikrometerbereich (µm).

Ein optimiertes Prozessschmier- und Kühlsystem sorgt für eine helle, unbeschädigte Drahtoberfläche und erfüllt die hohen Anforderungen für die anschließende Galvanisierung oder direkte Anwendung.

Das Drahtwickelsystem wird von einem Servomotor angetrieben und ermöglicht eine präzise Einstellung der Wickelsteigung und der Umkehrpunkte sowie eine automatische Anpassung basierend auf der Wickelgeschwindigkeit, wodurch ein sauberes und straffes Wickeln gewährleistet und ein Zusammenfallen und Verheddern der Spule verhindert wird.

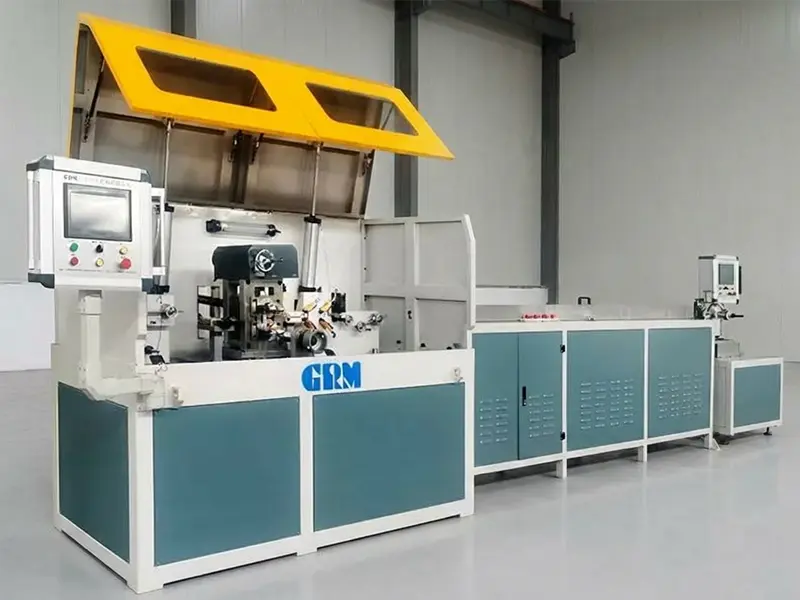

Edelmetallwalzwerk

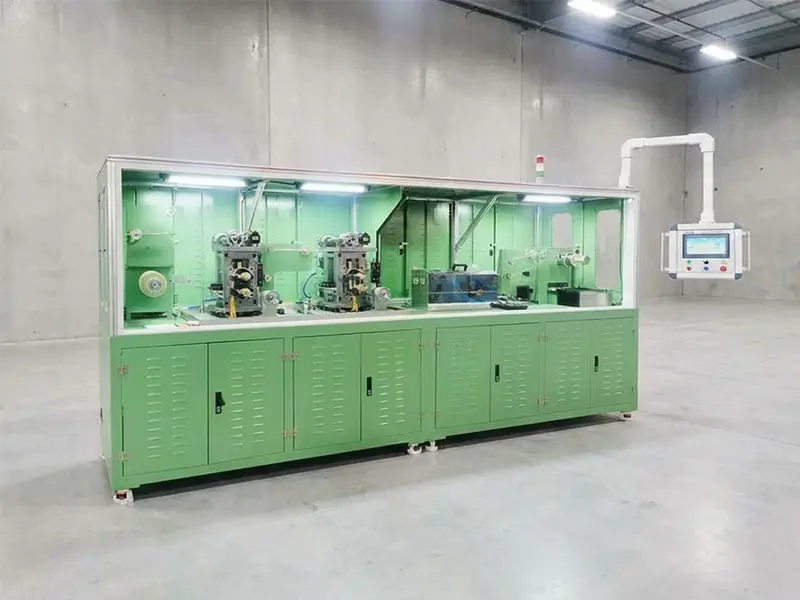

Präzisions-Mikrofilament-Doppelwalzwerk

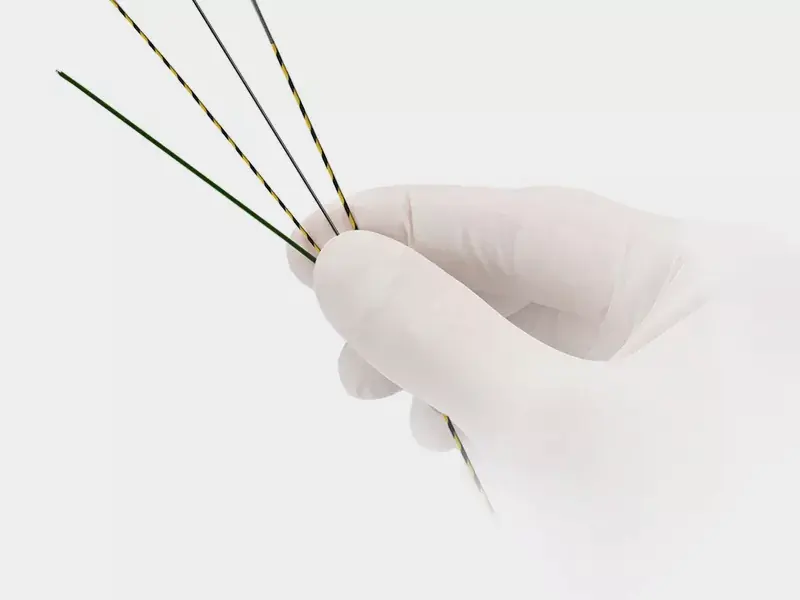

Feiner Flachdraht

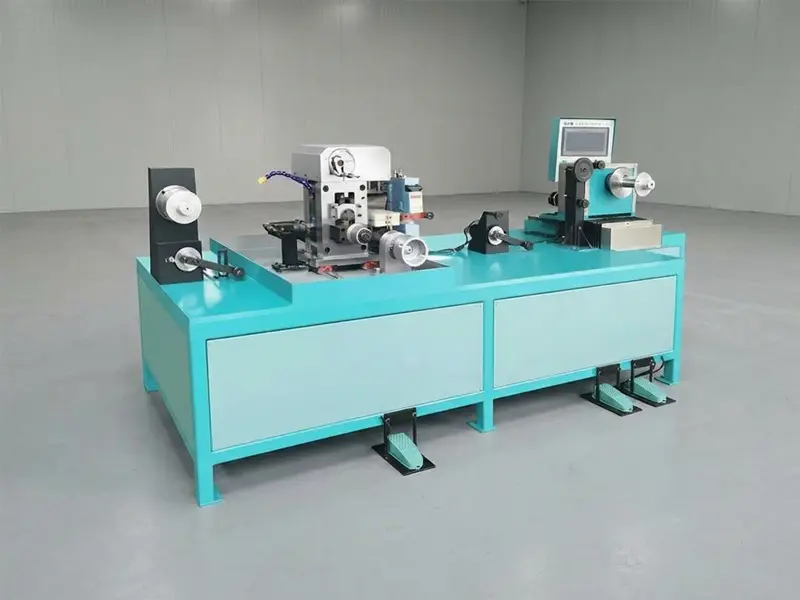

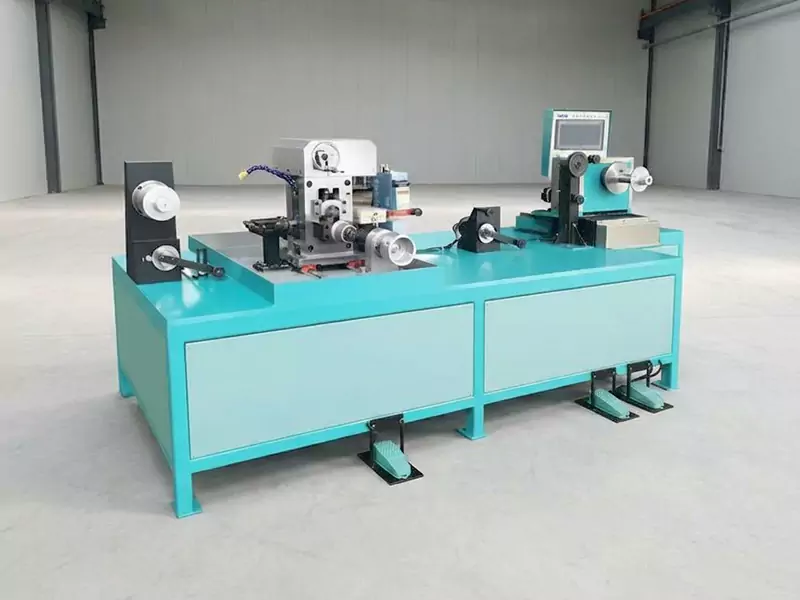

Medizinisches Präzisionswalzwerk für feinen Flachdraht

Zusammenfassung der technischen Parameter

Geräteanwendung	Zum kontinuierlichen Ziehen und Erweichen von reinem Kupferdraht, versilbertem Kupferdraht, verzinntem Kupferdraht und vernickeltem Kupferdraht
Einlassdrahtdurchmesser	Φ0,15 mm – Φ0,7 mm
Fertiger Drahtdurchmesser	Φ0,04 mm – Φ0,15 mm
Maximale Drahtgeschwindigkeit	1500 m/min
Aufnahmemethode	Automatische Doppelrollen-Nonstop-Aufwicklung, automatisches Be- und Entladen der Rollen
Kontrolle der Drahtverlegung	Servomotorsteuerung, adaptive Anpassung
Optionale Konfiguration	Inline-Durchlaufglühmaschine

Flexible Prozesskonfigurationsoptionen

Integrierte Inline-Glüheinheit (optional): Das hochpräzise Mikro-Flachdrahtwalzwerk kann direkt in eine kontinuierliche Glühvorrichtung an der Walzlinie integriert werden, um eine sofortige Erweichungsbehandlung des Drahtes zu erreichen.

Durchmesser des geglühten Drahtes: Φ0,04 - Φ0,15 mm
Maximale Glühgeschwindigkeit: 1500 m/min (synchronisiert mit der Walzgeschwindigkeit)
Maximale Glühspannung: DC 60 V

Durch diese Konfiguration entfällt der Offline-Glühschritt, wodurch das Risiko von Oberflächenoxidation und Schäden durch Sekundärverarbeitung verringert und der Produktionsprozess vereinfacht wird.

Das hochpräzise Mikro-Flachdrahtwalzwerk GRM Rolling Mill ist nicht nur eine Verarbeitungsmaschine, sondern ein strategischer Partner zur Verbesserung der Produktwettbewerbsfähigkeit und zur Erreichung einer schlanken Fertigung. Es hilft Kunden dabei, Stückkosten effektiv zu senken, Lieferzyklen zu verkürzen und schnell auf die Marktnachfrage nach hochwertigen Mikroflachdrähten zu reagieren, indem es eine stabile, qualitativ hochwertige Produktion, extrem hohe Produktionskontinuität und flexible Prozessanpassungsfähigkeit bietet.

GRM Rolling Mill kann maßgeschneiderte Lösungen und umfassenden technischen Support basierend auf Ihren spezifischen Materialien, Zielspezifikationen und Kapazitätsanforderungen anbieten. Kontaktieren Sie uns jetzt!
