Integrierte Zieh- und Walzlinie für Präzisions-Kupferflachdraht

Die integrierte Zieh- und Walzlinie für Präzisions-Kupferflachdraht von GRM ist eine maßgeschneiderte Produktionslösung für Kupferflachdraht, die Drahtziehen, Präzisionswalzen, Online-Messung und automatische Aufnahme in einem kontinuierlichen Prozess vereint. Die Linie ist für die Herstellung von Transformatorleitern, CTC-Leitern, emaillierten Rechteckdrähten und Flachdrähten für Elektrofahrzeuge konzipiert und erreicht Geschwindigkeiten von bis zu 400 m/min. Dieses integrierte System verbessert die Effizienz und reduziert den Materialtransport.

Anfrage absenden

Produktbeschreibung

Die integrierte Zieh- und Walzlinie von GRM vereint Drahtziehen, Präzisionswalzen, Online-Messung und automatische Aufnahme in einem kontinuierlichen Produktionsprozess. Das System ist für die Herstellung hochpräziser Kupferflachdrähte konzipiert, die in Magnetdraht-, Transformatorleiter-, CTC-Leiter- und EV-Motoranwendungen verwendet werden.

Die integrierte Flachdraht-Produktionslinie von GRM ist für den kontinuierlichen Betrieb ausgelegtVerarbeitung von Kupferdraht zu Präzisionsflachleiternmit strenger Maßtoleranz und hervorragender Oberflächenqualität.

Durch die Integration von Zieh- und Walzprozessen in ein Produktionssystem verbessert die Linie die Produktionseffizienz erheblich, reduziert gleichzeitig die manuelle Handhabung und sorgt für eine stabile Produktkonsistenz über lange Produktionszyklen hinweg.

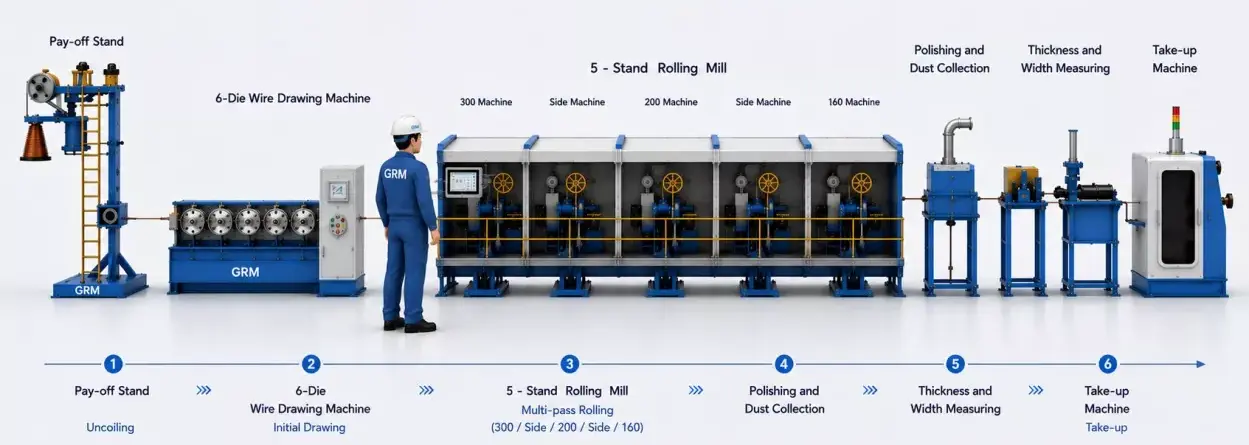

production line

Flexibles und effizientes Design

Vertikaler Coil-Abwickelständer: 1 Satz

DLF6D/500 Sechs-Matrizen-Ziehmaschine: 1 Satz

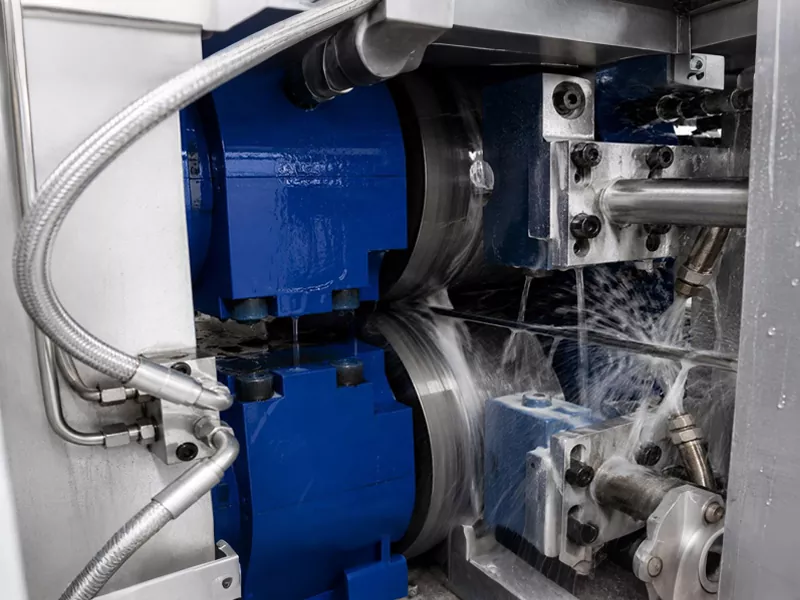

Präzisionswalzwerk mit zwei Walzen: 3 Sätze

Seitenwalzwerk: 2 Sätze

Online-Polier- und Staubsammelgerät: 1 Satz

Online-Dicken- und Breitenmessgerät: 1 Satz

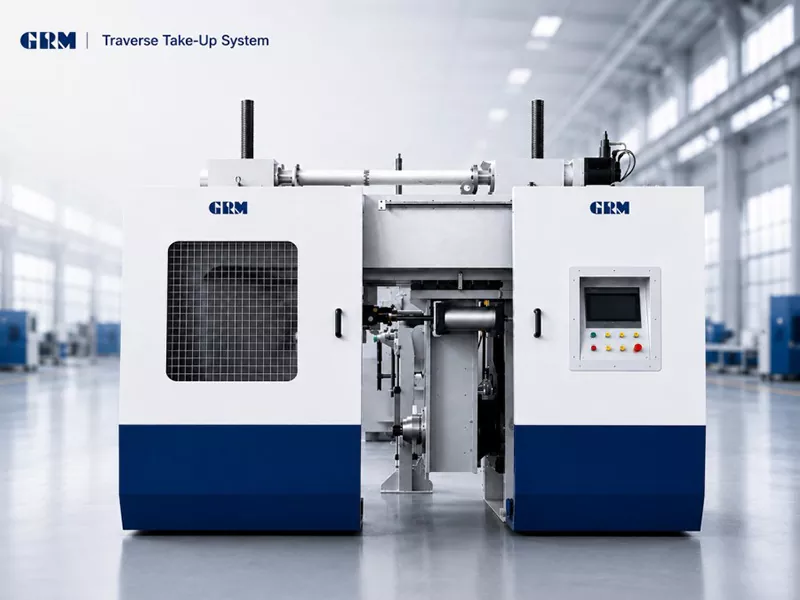

Queraufwickelmaschine: 1 Satz

Komplette Linie zur Herstellung von Kupferdraht

Die integrierte Zieh- und Walzlinie für Präzisions-Kupferflachdrähte ist für anspruchsvolle hohe Maßgenauigkeit bei der Herstellung elektrischer Leiter konzipiert. Mit einer Höchstgeschwindigkeit von 400 m/min eignet sie sich gut für die kontinuierliche Herstellung von Kupferflachdrähten im großen Maßstab.

Im Vergleich zu herkömmlichen eigenständigen Walzprozessen entfällt bei der integrierten Linie die zwischenzeitliche Materialhandhabung und gewährleistet eine hervorragende Maßhaltigkeit während des gesamten Produktionslaufs.

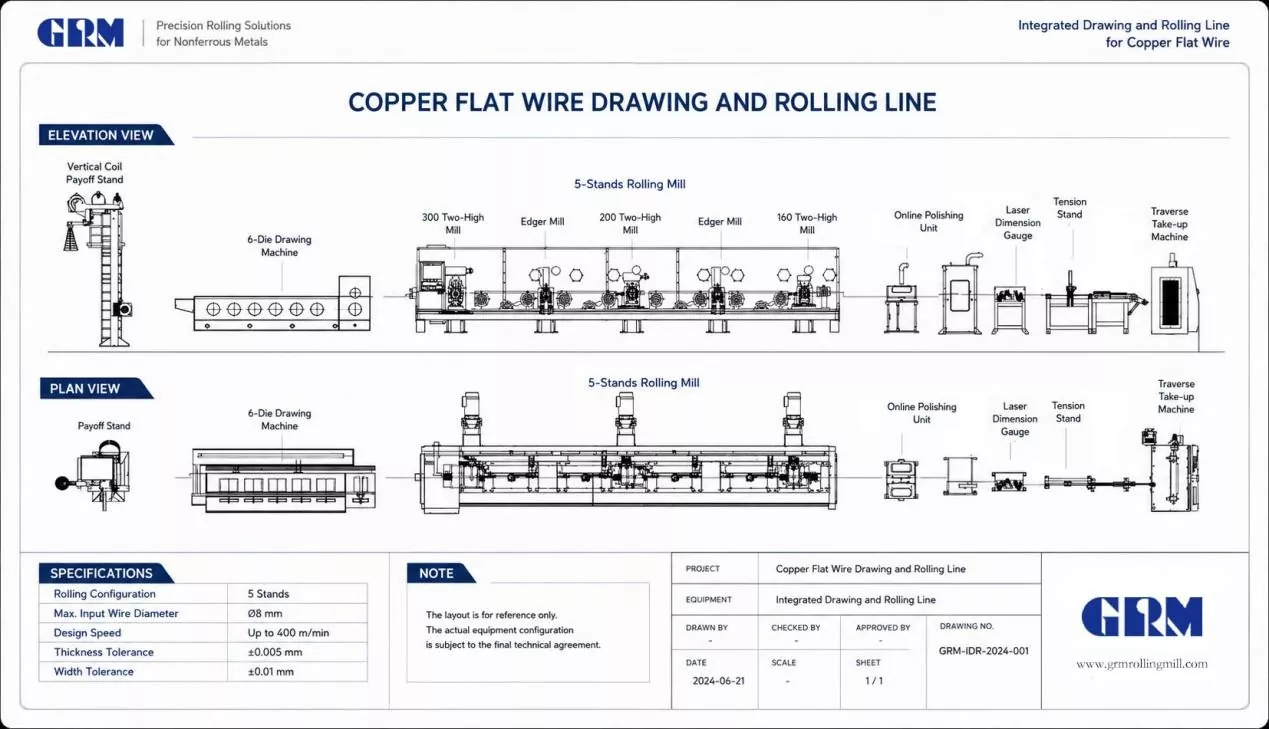

line process

* Der Produktionslinienprozess kann an die Produktabmessungen des Kunden angepasst werden

TECHNISCHE SPEZIFIKATIONEN

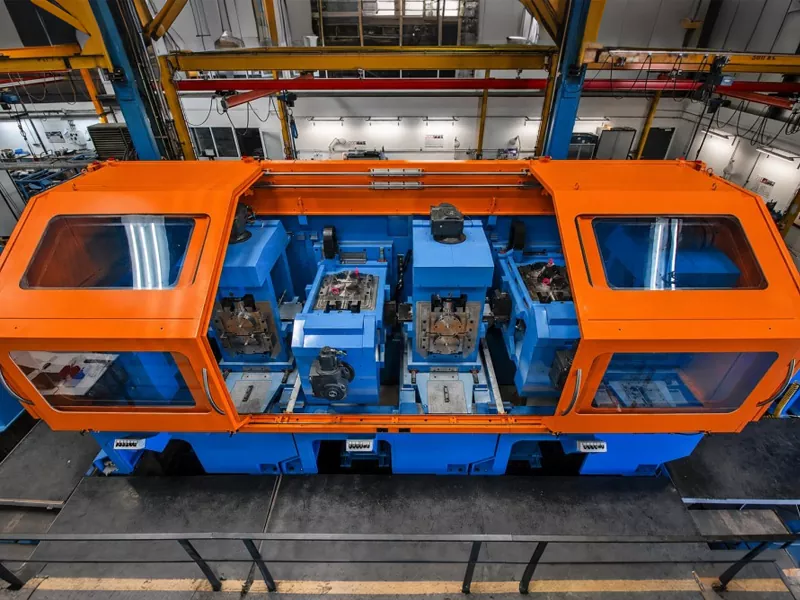

Konfiguration 5-gerüstiges Walzwerk		GRM
Erste Two-High-Mühle	Ø mm	300
Erste Edger-Mil	Ø mm	155
Zweite Two-High-Mühle	Ø mm	200
Zweite Edger-Mil	Ø mm	155
Dritte Two-High-Mühle	Ø mm	160
Designgeschwindigkeit	m/min	400
Maximaler Intel-Wire	Ø mm	8
Fertige Toleranzen	mm	Dicke: ±0,005 Breite: ±0,01
Typischer Größenbereich für fertige Flachdrähte	mm	Dicke: 2,0–12 Breite: 0,5–4,0

Typische Anwendungen

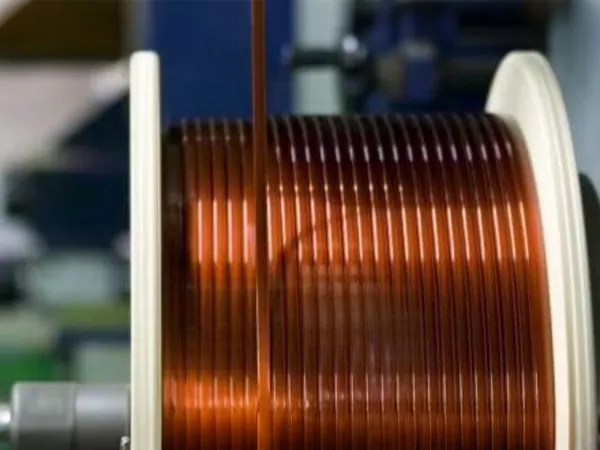

Emaillierter rechteckiger Magnetdraht

CTC kontinuierlich transponierter Dirigent

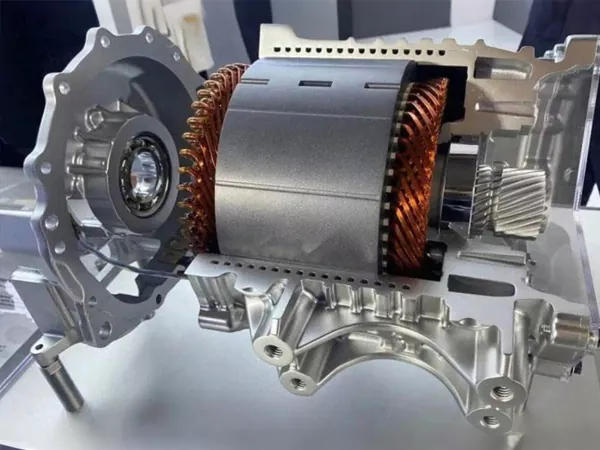

Haarnadelleiter für EV-Motoren

Produktion von Flachdrähten für Elektrofahrzeuge

FAQ

1. Kann diese Produktionslinie Kupferflachdraht für Transformatoranwendungen herstellen?

Ja, die Linie ist für die Herstellung hochpräziser Kupferflachdrähte für Transformatorleiter, Magnetdrähte und andere elektrische Anwendungen ausgelegt.

2. Kann die integrierte Zieh- und Walzlinie für Präzisions-Kupferflachdraht individuell angepasst werden?

Ja, GRM bietet maßgeschneiderte Produktionslinienlösungen basierend auf Ihrem Eingangsmaterial, den Abmessungen des fertigen Drahtes und Ihren Produktionsanforderungen.

3. Welche Genauigkeit kann mit dem Präzisionswalzverfahren erreicht werden?

Das System kann Dickentoleranzen von bis zu ±0,005 mm und Breitentoleranzen von bis zu ±0,01 mm für die Präzisionsproduktion von Kupferflachdrähten erreichen.

4. Warum eine integrierte Zieh- und Walzlinie statt separater Maschinen wählen?

Die integrierte Produktionslinie für Kupferflachdrähte verbessert die Effizienz, reduziert den Materialtransport und sorgt für eine stabilere Produktkonsistenz.

Suchen Sie nach einer maßgeschneiderten Lösung für die Produktion von Kupferflachdrähten?

GRM bietet komplette technische Lösungen basierend auf Ihrer Materialspezifikation, den Abmessungen des fertigen Drahtes und den Anforderungen der nachgelagerten Anwendung.

Kontaktieren Sie unser Engineering-Team für technische Beratung und individuelles Produktionsliniendesign.
