Wie kann ein komplexes Profilwalzwerk den Ausschuss reduzieren und gleichzeitig enge Toleranzen einhalten?

Gliederung

• Definieren Sie komplexe Profile und warum sie härter sind als Standardkanäle oder einfache Rohre.
• Identifizieren Sie die häufigsten Produktionsprobleme: Verdrehen, Durchbiegen, Rückfederung, Oberflächenfehler und häufige Anpassungen.
• Erklären Sie Geräte und Einrichtungsfunktionen, die die Stabilität verbessern: Steifigkeit, Walzendesignstrategie, geführte Formung und Spannungsmanagement.
• Zeigen Sie, wie eine komplette Linie (Abhaspel → Richten → Formen → Richten → Ablängen) zur Konsistenz beiträgt.
• Stellen Sie eine käuferorientierte Checkliste, eine Lösungstabelle und einen klaren FAQ-Bereich bereit.

Was ein komplexes Profilwalzwerk tatsächlich leistet

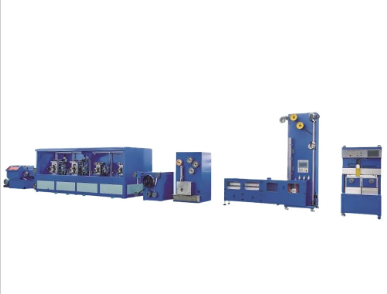

A Komplexes Profilwalzwerkist so konstruiert, dass Teile mit mehreren Radien, Stufen, Lippen, Versätzen und Funktionsmerkmalen geformt werden – oft in einer einzigen Durchgangssequenz – während die Geometrie über Länge, Breite und Dicke gesteuert wird. Im Vergleich zu einfacheren Formen verstärken komplexe Profile kleine Variationen: Eine geringfügige Änderung der Banddicke, des Spulensatzes, der Schmierung oder der Eingangsausrichtung kann als Verdrehung, „Lächeln“, Durchbiegung oder ungleichmäßige Flanschhöhen sichtbar werden.

Das Hauptziel besteht nicht nur darin, „die Form zu formen“. Es geschiehtvorhersehbar, Schicht für Schicht, Spule für Spule – ohne ständige manuelle Optimierung. Hier unterscheiden Mühlensteifigkeit, Gerüstausrichtung, Walzwerkzeugstrategie und Prozesssteuerung eine stabile Linie von einer stressigen.

Die Schwachstellen hinter „Perfekt auf dem Papier“-Profilen

Komplexe Abschnitte scheitern oft auf vorhersehbare Weise. Hier sind die Probleme, die Käufer am häufigsten erwähnen, wenn sie ältere Geräte ersetzen oder die Produktion skalieren:

• Verdrehung und Sturz:Das Profil dreht sich entlang seiner Länge oder verbiegt sich seitwärts, was stromabwärts zu Passungsproblemen führt.
• Welligkeit und Bogen:Eine inkonsistente Umformenergie oder Restspannung führt dazu, dass das Teil nicht flach sitzt oder sauber zusammengebaut werden kann.
• Rückfederdrift:Die „gleiche Einstellung“ erzeugt nicht die gleiche Abmessung, insbesondere wenn sich die Spuleneigenschaften ändern.
• Kantenrisse und Oberflächenspuren:Eine Überformung früher Gerüste, ein schlechtes Walzenfinish oder eine falsche Schmierung führen zu Defekten.
• Langsame Umstellungen:Zu viel Versuch und Irrtum beim Einwählen nach Rollenwechseln beeinträchtigt den Durchsatz.
• Hoher Ausschuss am Anfang/Ende des Coils:Eintrittsinstabilität und Tail-Out-Effekte erzeugen Verschwendung, die sich schnell summiert.

Bei den meisten davon handelt es sich nicht um „Bedienerprobleme“. Dabei handelt es sich um Systemprobleme: Ausrichtung, Steifigkeit, Führung und wie der Formweg mit Spannungen umgeht.

Wie die richtige Mühlenkonfiguration Maßabweichungen behebt

Ein gut gestaltetesKomplexes Profilwalzwerkkonzentriert sich zuerst auf Stabilität, dann auf Geschwindigkeit. Typischerweise verbessert es die Ergebnisse durch eine Mischung aus strukturellem Design und intelligente Konfiguration – abhängig von Ihrem Profil, Materialbereich und Toleranzanforderungen.

1) Steifigkeit und Ausrichtung, die an Ort und Stelle bleiben

• Hochsteife Ständer und stabile Grundstrukturen tragen dazu bei, Mikrodurchbiegungen zu verhindern, die sich als Maßabweichungen bemerkbar machen.
• Wiederholbare Anpassungen (mit klaren Skalen oder digitalen Anzeigen) verringern die Abhängigkeit vom „Stammeswissen“.
• Gleichbleibende Lager- und Spindelqualität reduziert Vibrationsspuren auf empfindlichen Oberflächen.

2) Einen Weg finden, der Stress bewältigt, anstatt ihn zu erzwingen

• Durch die progressive Formung wird die Verformung auf die Ständer verteilt, um Kantenspannungen und das Risiko von Rissen zu reduzieren.
• Durch geführtes Formen und die richtige Seitenunterstützung kann eine Verdrehung verhindert werden, bevor sie beginnt.
• Durch den strategischen Einsatz von Zerkleinerungsgerüsten, Lamellendurchgängen und Größenbestimmung kann die endgültige Geometriekontrolle verbessert werden.

3) Einstiegs- und Spannungskontrolle, die die ersten 50 Meter schützt

• Besseres Abwickeln, Richten und Nivellieren reduziert die Spulenverdichtung und sorgt dafür, dass das Walzwerk ein einheitliches „Ausgangsmaterial“ erhält.
• Eine stabile Führung in die ersten Gerüste verbessert die Wiederholgenauigkeit und reduziert den Anlaufausschuss.
• Bei längeren Leinen kann eine integrierte Spannungs- oder Geschwindigkeitskoordination subtiles Ziehen verhindern, das komplexe Merkmale verzerrt.

4) Begradigung und Nachkorrektur, wo es darauf ankommt

• Inline-Richtgeräte und Korrektureinheiten tragen dazu bei, Restspannungseffekte zu beseitigen, die zu Krümmungen und Wellen führen.
• Ablängsysteme mit zuverlässiger Messung reduzieren Längenschwankungen und verbessern die nachgelagerte Montage.

Typische Leitungskonfiguration und Optionen

Viele Produktionslinien für komplexe Profile verfügen über das gleiche „Rückgrat“ und fügen dann Optionen hinzu, die auf Toleranzzielen und Teilegeometrie basieren. Lieferanten mögenJiangsu Youzha Machinery Co. Ltd.unterstützen im Allgemeinen konfigurierbare Liniendesigns, sodass Sie die Ausrüstung an Ihre Produktfamilie anpassen können anstatt ein Profil zu zwingen, die Regeln für alles festzulegen.

• Abhaspel + Coilhandling:stabile Zuführung, optionale hydraulische Expansion, Spulenwagen und Sicherheitsverriegelungen.
• Nivellierung / Richten:Reduziert das Spulengedächtnis und verbessert die Eingangskonsistenz.
• Füttern und Führen:Seitenführungen, Einstiegstische und Ausrichthilfen zur Stabilisierung der ersten Ständer.
• Stände bilden:um das Profil herum gestaltete Reihenfolge; Je nach Prozess kann es sich um angetriebene/nicht angetriebene Ständer handeln.
• Inline-Korrektur:Richtmaschinen, Drallkontrolle oder Dimensionierung je nach Profilverhalten.
• Ablängen und Rundlauf:Fliegendes Abschneiden oder Stopp-Start, Messen, Stapeln und Schutz für fertige Oberflächen.

Auswahl-Checkliste für Käufer und Ingenieure

Wenn Sie Maschinen vergleichen, können Sie sich leicht auf die Geschwindigkeit oder die Anzahl der Stationen konzentrieren. Bei komplexen Profilen besteht ein besserer Ansatz darin, zu bewerten, wie das System schützt Wiederholbarkeit und reduziert den Eingriff.

• Profil Familienpassform:Formen Sie ein Teil oder mehrere ähnliche Formen? Eine modulare Werkzeugstrategie kann wichtiger sein als bloße Geschwindigkeit.
• Materialbereich:Dicke, Streckgrenze, Beschichtungen und zulässige Oberflächenmarkierungen sollten als Leitfaden für die Walzenbearbeitung und den Formungsansatz dienen.
• Toleranzziele:Definieren Sie qualitätskritische Abmessungen (Flanschhöhe, Stegbreite, Drehung pro Meter, Biegegrenzen), bevor Sie das Fräswerk spezifizieren.
• Umstellungserwartungen:Wie oft wird sich die Werkzeugausstattung ändern? Achten Sie auf wiederholbare Einstellungen, klare Anpassungsreferenzen und einen effizienten Zugriff.
• Arbeitsbelastung des Bedieners:Welche Anpassungen sind bei stabilem Betrieb zu erwarten? Ihr Ziel ist „setzen und rennen“, nicht „babysitten und jagen“.
• Qualitätsplan:Bestätigen Sie, welche Mess- und Probenahmemethoden Sie verwenden werden (und wie das Liniendesign diese unterstützt).
• After-Sales-Fähigkeit:Die Verbesserung der Werkzeugausstattung, die Verfügbarkeit von Ersatzteilen und der Fernsupport können über Ihre langfristige Betriebszeit entscheiden.

Schmerzpunkte vs. praktische Gegenmaßnahmen

Prozesskontrolle und Qualitätsgewohnheiten, die sich auszahlen

Ausrüstung ist wichtig, aber Disziplin vervielfacht die Ergebnisse. Die stabilsten Profillinien haben einige Gemeinsamkeiten:

• Startroutine:Überprüfen Sie die Ausrichtung des Einlaufs, den Führungskontakt und die Einstellungen für das erste Gerüst, bevor Sie die Geschwindigkeit erhöhen.
• Erstartikel-Kontrollpunkte:Messen Sie frühzeitig qualitätskritische Abmessungen und notieren Sie die endgültigen „guten“ Einstellungen.
• Rückverfolgbarkeit der Coils:Protokollieren Sie die Spulen-ID, die Dicke und die wichtigsten Eigenschaften, damit Sie die Maßabweichung mit dem Material korrelieren können.
• Oberflächenschutz:Halten Sie die Rollenwerkzeuge sauber, kontrollieren Sie Ablagerungen und schützen Sie fertige Profile beim Auslaufen/Stapeln.
• Eine Ausbildung, die der Realität entspricht:Bringen Sie den Bedienern bei, welchen Einfluss jede Einstellung tatsächlich hat (Verdrehung vs. Biegung vs. Flanschhöhe).

Wartungs- und Werkzeugpraktiken für Wiederholbarkeit

Komplexe Profile bestrafen kleine mechanische Lockerheiten. Wenn sich die Wiederholgenauigkeit plötzlich verschlechtert, liegt das oft nicht am Walzendesign, sondern an Verschleiß, Spiel oder Verschmutzung.

• Lager- und Ausrichtungsprüfungen:Planen Sie Inspektionen, um frühzeitige Lockerungen zu erkennen, die zu Vibrationen und Markierungen führen.
• Werkzeugkonservierung:Lagern Sie Rollen ordnungsgemäß, schützen Sie fertige Oberflächen und dokumentieren Sie den Aufarbeitungsverlauf.
• Führungen und Kontaktflächen:Abgenutzte Führungen können asymmetrische Kräfte einleiten, die zu Verdrehungen führen.
• Schmierung und Sauberkeit:Eine gleichmäßige Schmierung reduziert Hitze und Oberflächenschäden. Sauberkeit verhindert eingebettete Kratzer.
• Ersatzteilbereitschaft:Die Verfügbarkeit kritischer Verschleißkomponenten reduziert Ausfallzeiten und verhindert „vorübergehende Reparaturen“, die die Qualität beeinträchtigen.
