Photovoltaik-Schweißbandwalzwerk

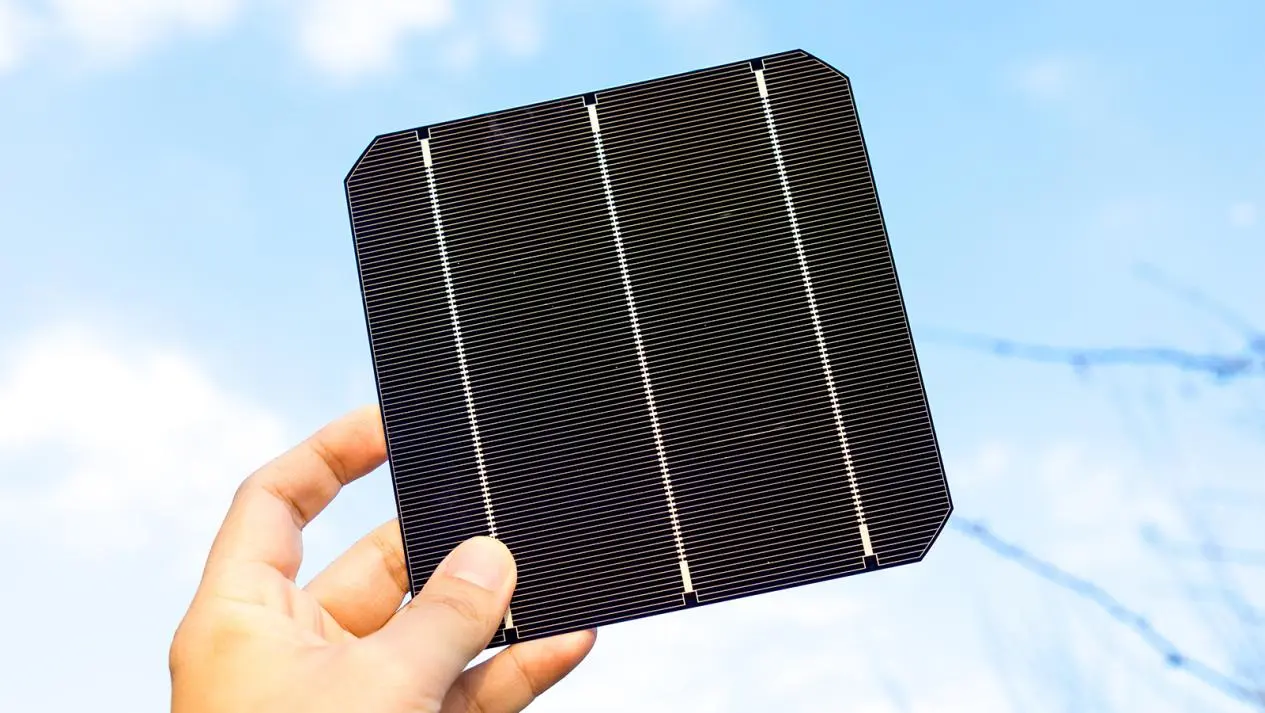

Das von der GRM Rolling Mill-Fabrik hergestellte chinesische Photovoltaik-Schweißbandwalzwerk ist ein spezielles Flachdrahtprodukt, das zur Verbindung von Solarzellen in Photovoltaikmodulen verwendet wird. Es besteht aus einem Kupfersubstrat und einer Oberflächenbeschichtung. Kupfersubstrat ist normalerweise hochreines sauerstofffreies Kupfer oder T2-Rotkupfer mit einem Kupfergehalt von ≥ 99,99 % und einer Leitfähigkeit von ≥ 98 %. Es verfügt über eine gute Leitfähigkeit und eine gewisse Festigkeit, wodurch eine effiziente Stromübertragung gewährleistet werden kann.

Anfrage absenden

Produktbeschreibung

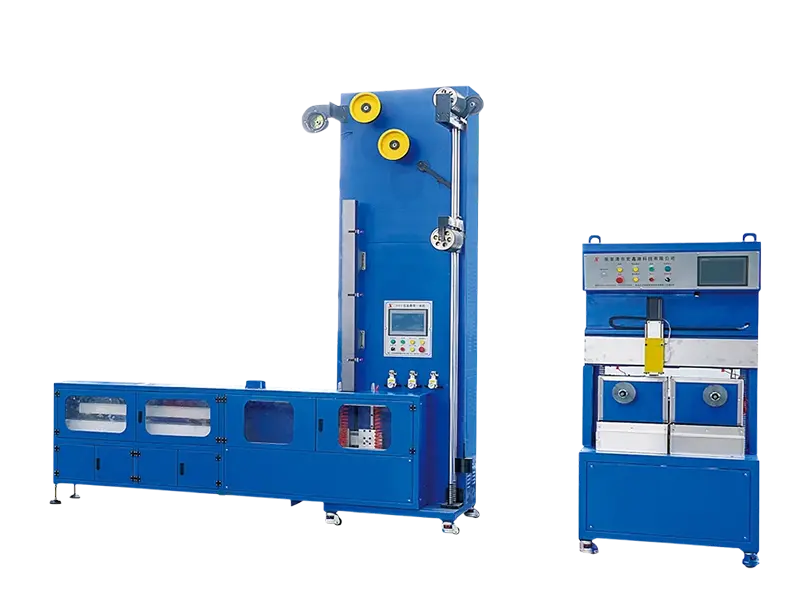

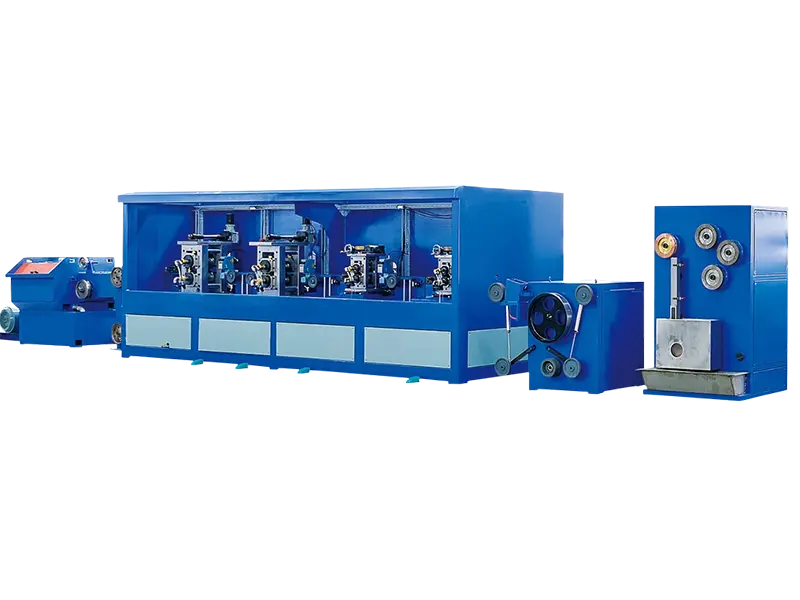

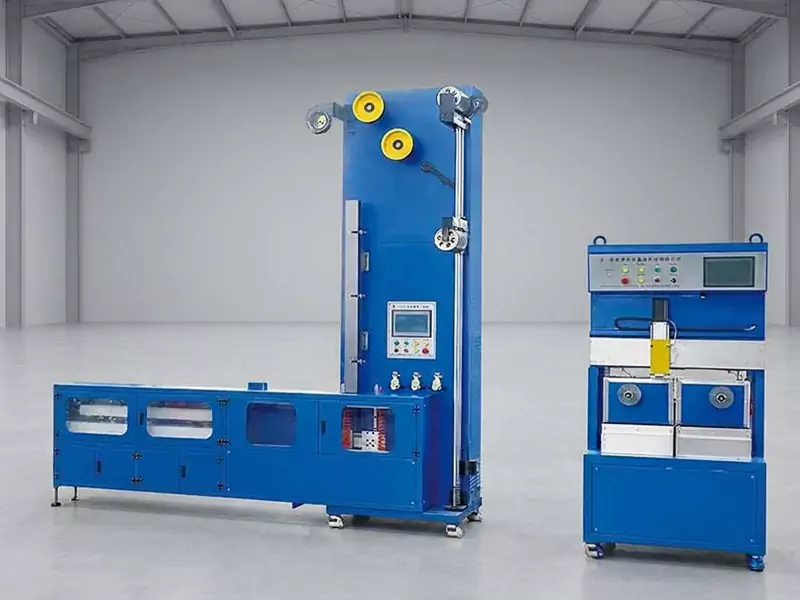

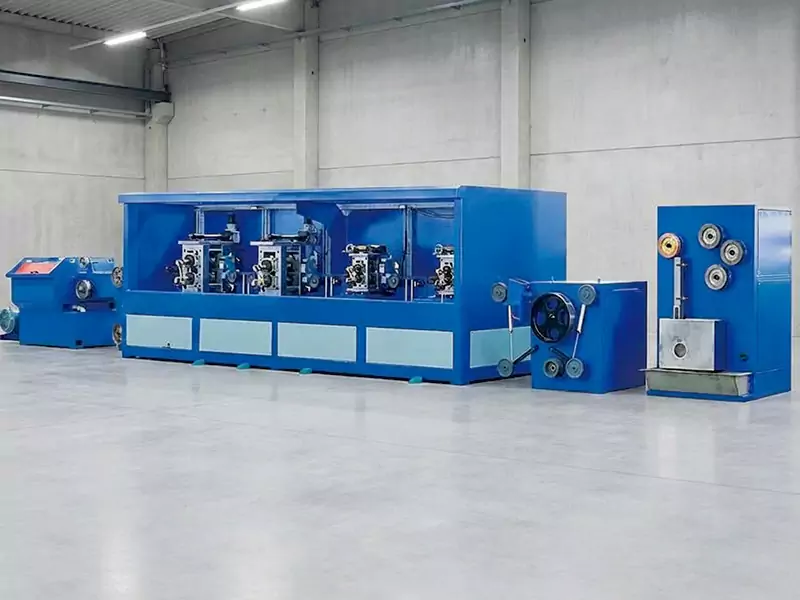

Das langlebige Photovoltaik-Schweißbandwalzwerk des GRM-Walzwerkslieferanten mit integrierter Maschine, das von unserem Unternehmen unabhängig entwickelt wurde, ist eine intelligente High-End-Ausrüstung, die speziell für die Photovoltaikindustrie entwickelt wurde. Es integriert Kernfunktionsmodule wie ein vollautomatisches Drahtverlegesystem, Präzisionswalzen in mehreren Durchgängen, intelligente Spannungsregelung, kontinuierliches Glühen und Doppelstationswicklung.

Als branchenführende Hochgeschwindigkeits- und hochpräzise Sammelschienen-integrierte Maschine kann diese Anlage die prozessintegrierte Produktion von 3 mm dicken Kupferrohstoffen bis hin zu fertigen Produkten (Breite 3–8 mm, Dicke 0,2–0,45 mm) mit einer maximalen Betriebsgeschwindigkeit von 250 m/min realisieren und erfüllt damit perfekt die strengen Anforderungen der Großserienfertigung von Photovoltaikmodulen hinsichtlich hoher Effizienz, hoher Präzision und hoher Stabilität.

Typischer Prozessablauf

1. Flachdrahtwalzverfahren (anwendbar für integrierte Photovoltaik-Schweißband-Konvexband-Maschine)

Abwickeln von Draht – Multi-Mode-Drahtziehen – Präzisionskalandrierung – Online-Erkennung und -Steuerung – Single-Mode-Ziehen – CNC-Abisolieren – Hochgeschwindigkeitsverzinnen – kontinuierliches Glühen (Stickstoffschutz) – Konstantspannungswicklung

Technische Parameter

PV-Bandprodukte	Parameter	Industrie Standard	Anderes Unternehmen	GRM
Standard-PV-Verbindung Schleife	Beschichtungsdicke	±5μm	25 ± 5 μm	25 ± 3 μm
	Dicke des fertigen Produkts	20,01 mm	20,015 mm	20,01 mm
	Breite des fertigen Produkts	±0,05 mm	±0,05 mm	±0,05 mm
	Zugfestigkeit	≥110 MPa	≥150 MPa	≥170 MPa
	Verlängerung	≥15 %	≥25 %	≥25 %
	Streckgrenze	≤70 MPa	≤70 MPa	62,68 MPa
	Sichelbiegung	≤5mm/m	≤4mm/m	≤4mm/m
	Widerstand	0,30 Ω* mm/m 0,30Ω*	0,02–0,023 Ωmm/m 0,02–0,023 Ω	0,0230 Ωmm/m 0,0230 Ω
	Alterungsbeständigkeit	-	-	DH2000

Technische Vorteile

Hohe Präzision: ±0,01 mm Dickentoleranz, Anpassung an die strengen Standards von Photovoltaik-Schweißbändern

Hohe Effizienz: Hochgeschwindigkeitswalzen mit 250 m/min, hochwertiges Photovoltaik-Schweißbandwalzwerk vorhanden

Multi-Material-Anpassung: kompatibel mit Kupfer, Aluminiumlegierung usw., starke Skalierbarkeit

Oberflächenrauheit Ra≤0,2μm (reduziert das Risiko von Batterierissen)

Typische Anwendungen:

• Photovoltaik-Feld: Massenproduktion von Photovoltaik-Schweißbändern und Stromschienen, um Komponenten dabei zu helfen, Strom effizient zu leiten.

• Kundenspezifische Bearbeitung speziell geformter Stromschienen (dreieckiger/trapezförmiger Querschnitt)

• Elektronikindustrie: Hochpräzise Flachdrahtverarbeitung, geeignet für Transformatoren, Induktoren und andere Komponenten

Kundenspezifisches Design und Kundendienst

• Maßgeschneiderter Service: Parameter wie Anzahl der Durchgänge, Formmaterial und Ziehgeschwindigkeit können an die spezifischen Bedürfnisse der Kunden angepasst werden.

• Geräte-Upgrade: Unterstützen Sie das Hinzufügen von Passmodulen in einer späteren Phase, um den Anforderungen einer Kapazitätserweiterung oder Prozessaktualisierung gerecht zu werden.

• Wartungskosten: Je mehr Durchgänge, desto höher die Form- und Wartungskosten, aber die Effizienz der einzelnen Bearbeitung wird deutlich verbessert. Es wird empfohlen, eine angemessene Auswahl basierend auf dem Produktionsmaßstab zu treffen.

Nehmen Sie gerne Kontakt mit uns auf und erfahren Sie mehr über das Photovoltaik-Schweißbandwalzwerk!
